航征超声波时差法流量计精准测试，展现卓越测量实力
-
2024-11-06 -
Technical Articles
近日，航征自研超声波时差法流量计正式发布（新品发布！航征超声波时差法流量计），在设备研发过程中，航征研发团队对其进行了多次严格的性能测试。在无锡市梁溪河的对比实验中，该测试结果证明，航征流量计在多项性能指标上表现优异，与进口设备的数据高度一致。
HZ-TTF系列流量计优势特点
采用ARM+FPGA架构，MCU主频至高480MHz，ADC采样速率达20 MSPS，配备1MB SRAM内存以及能够确保高精度测量的32位计时器。
设备支持单路径、多路径及交叉路径配置，可以测量范围涵盖70米以内明渠或河道，流速范围±30m/s，流量测量精度最高可达±1%。
与市面上大部分超声波时差法流量计不同，HZ-TTF系列超声波时差法流量计的激励信号可以调节，且具备36-72dB的接收自动增益，可以应对长时间使用过程中的环境变化并保证运行精度。
防护方面，换能器达到IP68级别，主机IP65级别。
系统具有内置浪涌保护及掉电保护功能，支持多种接口（如以太网、RS485、RS232等），具备强大的数据存储能力（32GB）及可溯性。
主机控制单元为10英寸彩色触摸屏，支持实时数据显示、参数设定、自动诊断及记录管理，确保数据的稳定性和设备的可靠性。
信号处理方面，HZ-TTF系列超声波时差法流量计信号处理方面采用了交叉相关、自主研发的工程滤波以及插值算法，从而能够在复杂工况下实现高精度测量。
测试背景与目的
随着市场对精确流量测量的需求不断增长，航征团队专注研发先进的流量测量解决方案。上市前的对比测试目的是验证流量计在真实使用环境中的测量精度、响应速度和稳定性，以确保产品的卓越性能和可靠性。
测试情况

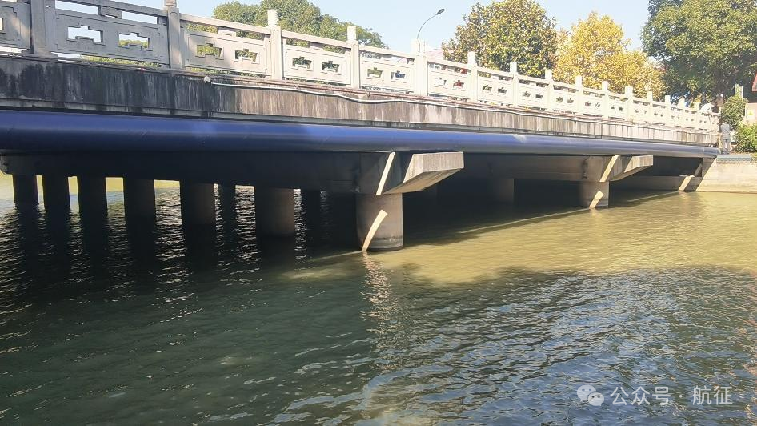

梁溪河复杂的水文条件为航征流量计提供了理想的测试场景。在与进口流量计的对比中，设备接受了包括流量测量精准性、动态响应速度和设备运行稳定性等多方面的评估。
航征流量计与下游200米处的进口品牌流量计进行同期对比测试。
河道断面信息如下：

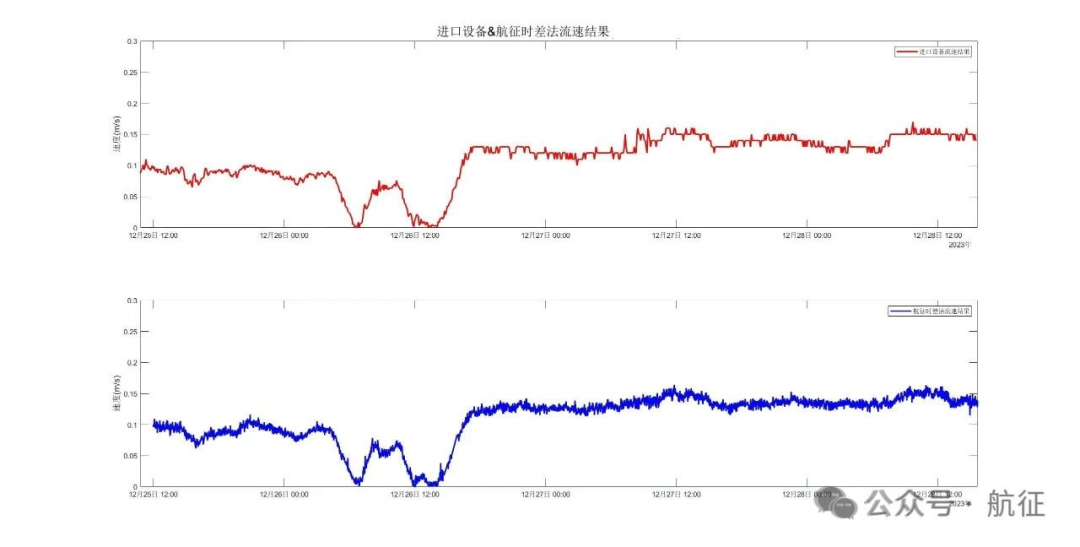

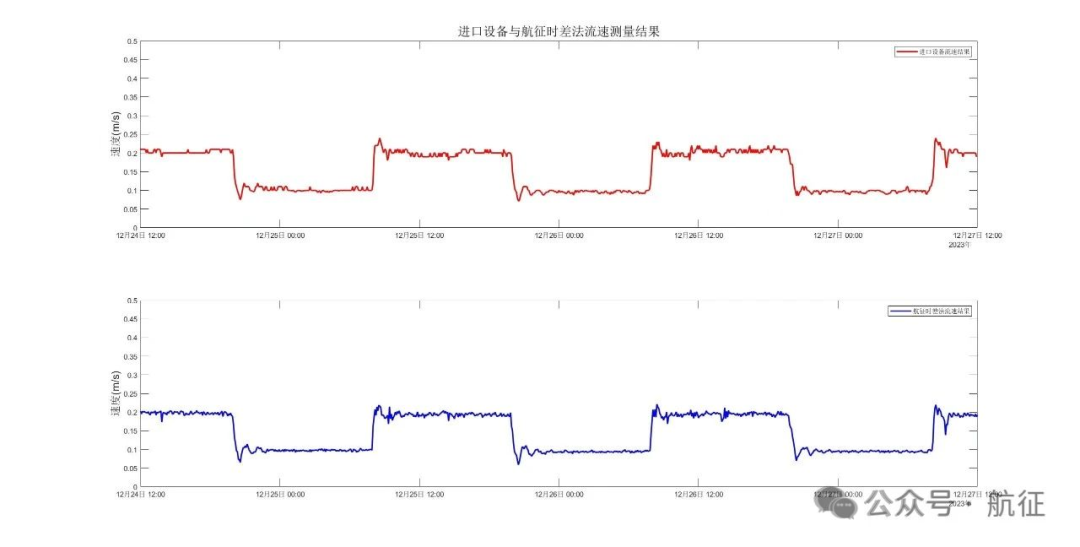

测试结果
测试结果表明，航征流量计的测量趋势与进口品牌流量计基本一致，展现出可靠的数据捕捉能力和高精度测量性能
在实时变化的水流条件下，航征流量计展现出了卓越的响应速度，保证了流量数据的实时性和准确性
流量计在各种测试条件下均表现出良好的稳定性，适合于多种复杂和长期的监测任务
航征将继续致力于技术研发，优化产品设计，以满足客户不断变化的需求。我们承诺通过持续创新，不断提升流量测量解决方案的价值和性能。
如需进一步了解航征流量计技术详情或合作建议，欢迎随时与我们联系。
