水文水资源

国内领先的具有自主知识产权的国家级高新技术企业、国家级专精特新小巨人企业,是专业从事水体感知产品及解决方案提供商。

背景与痛点

水文行业的测流方式主要包括定点测流与不定点巡测。定点测流的方式仅限于特定位置的点式测量,不定点巡测的方式只能在桥上、岸边进行。随着现代科技发展和要求的逐步提高,近年来河流流量测验方法呈现出多样化趋势,技术也不断推陈出新,但对于防汛应急抢险流量测验或河流较宽、流域面积广、水体流速高的河流,传统的测流手段和设备已不能满足信息化发展以及应急抢险的需求。

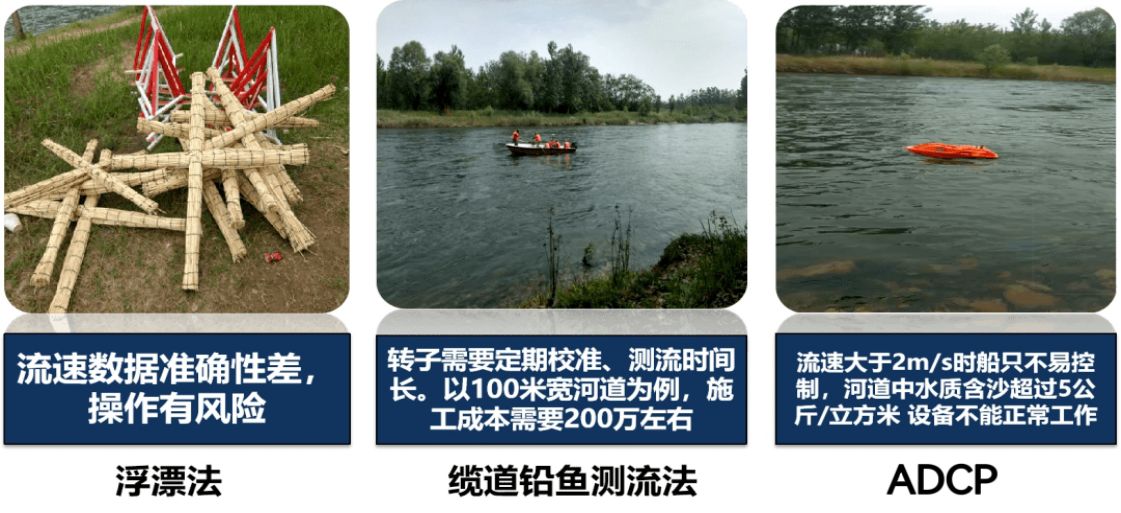

图1-1 传统测流设备及方式

航征无人机应急测流系统克服了传统流量测验存在的缺点,以其灵活、便捷的工作方式,工作时不受地形和环境制约,工作覆盖半径大,在恶劣地形下也能工作得得心应手,特别适用于防汛应急抢险测流,在降低了人工测量危险系数的同时,进而提高测量精度以及工作效率,随时待命应对突发状况。



概述与架构

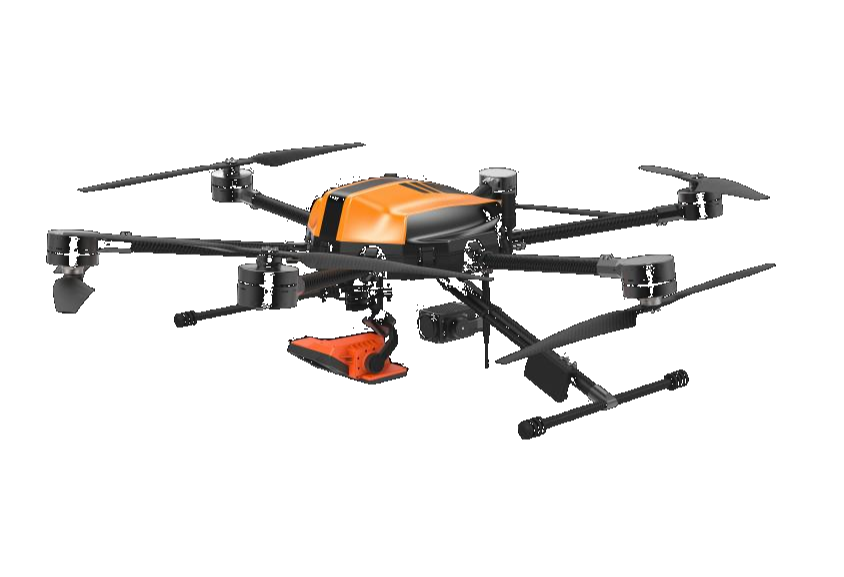

HZ-F6-LV无人机应急测流系统配合飞行平台RTK厘米级定位,通过解析多普勒频移与相对速度V之间的关系测量流体表面流速,能够实现对于水位、流速、流量的测量,结合无人机平台能够实现随测随看,受监测环境约束低,在水利、水文、环保排污监测等领域发挥其优势。配套软件具备自主规划测流路线或飞手手动飞行两种模式,高精度测量的同时也符合水文规范。

无人机应急雷达测流系统分为空中设备、地面设备。空中设备包含飞行平台、雷达测流吊舱(含云台),地面设备包含PC端、无线接收终端、测流软件等。

功能与优势

(1)测流全程采用非接触式测流方式,不受测量液体腐蚀及泥沙的影响,易于维护操作简单;

(2)配备特定测流软件,既能实现对飞行平台的控制,也能对测流数据进行处理。能够根据指令自主规划航线及多个测量点,飞机出发后将按照软件指示自动在测量点上空悬停以进行垂线测流,提高精度的同时符合水文规范;

(3)测速结果将实时显示于平板上并进行储存。通过Wi-Fi或有线网络,还可将获取的图像或测量数据以表格的形式分享至其他显示终端;

(4)通过软件能够实现自主飞行,使用成本低的同时减少建设成本,测流地点灵活选择,覆盖面广,不受约束;

(5)配套便携式地面站能够实现三屏同看,可实时观察实时测流数据、水域实况、飞行控制界面;

(6)测速范围0.03~20m/s,流速覆盖范围广,小型沟渠及大流速江渠同样使用;

(7)配备镜头,能够以第一视角直观地查看测速及飞行情况。


价值与案例

  • 提升测量覆盖率

    无人机搭载雷达测速系统,能够高效覆盖大范围的水域,提供全面的流速数据。

  • 实时监控和预警

    通过实时数据传输和分析,能够及时发现水流异常情况,快速做出响应,减少潜在风险。

  • 提高安全性

    在难以到达的区域进行测流作业,无人机可以减少人工操作的危险性,提高作业安全性。

  • 降低操作成本

    减少了传统地面设备的维护和操作成本,同时提高了数据采集效率和精度。
