水文水资源

国内领先的具有自主知识产权的国家级高新技术企业、国家级专精特新小巨人企业，是专业从事水体感知产品及解决方案提供商。

  • 背景与痛点

  • 概述与架构

  • 功能与优势

  • 价值与案例

背景与痛点

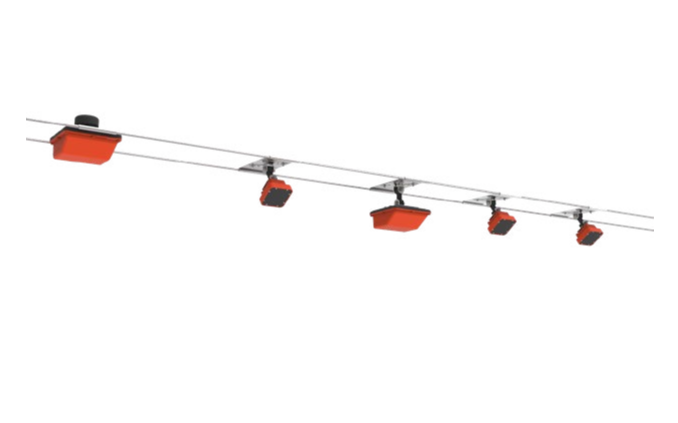

由于雷达测表面流速有时会受到恶劣环境如大风大雨的影响，系统可引入雨强和风速风向信号补偿环境干扰。目前阵列式3.0雷达在线测流系统在主机内部集成雨量传感器，以及外接风速风向传感器，通过计算实现对环境因素干扰的补偿以及报警。阵列式3.0雷达在线测流系统是基于已有成熟测流产品搭建的，该系统主要包括1台HZ-SVR-24Q-300雷达流量计阵列主机，1台HZ-SVR-24Q-200雷达流量计阵列分机以及若干台HZ-SVR-24V-200雷达流速仪阵列分机。阵列式3.0雷达在线测流系统是应用于大断面、流态复杂以及受外界干扰断面（如风、雨等）的在线测流系统。例如大江大河的断面宽度可达数百米甚至上千米，流速在断面上分布不均匀，而且受到环境因素影响较大；又例如部分中小河流，宽度在几十米，但流态相对复杂，存在水闸，弯道以及其他因素造成断面流速不均匀的情况。

针对上述测流工况，为了提供更完整准确的断面流速信息，阵列式3.0雷达在线测流系统引入多个雷达流速传感器，获取多条测速垂线的表面流速，并引入雨量和风速信号补偿环境干扰，从而实现水位、流速、流量、风速风向、雨强等信息的准确监测，实时报警，历史数据分析，以及有效的风险预警和调度管理。


概述与架构

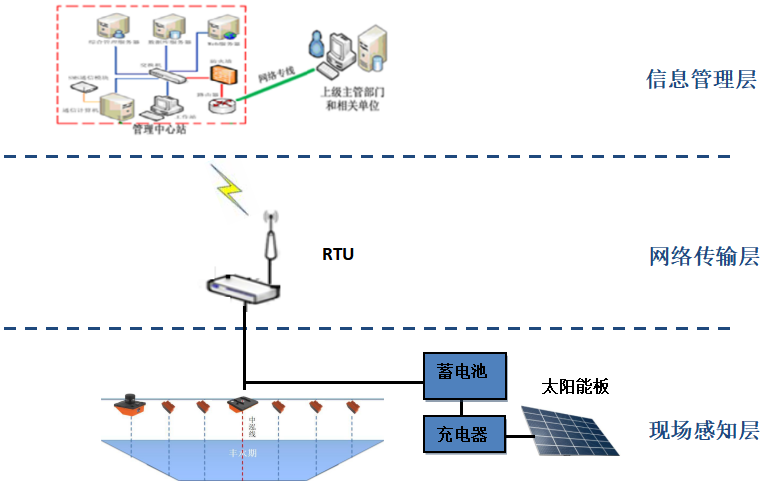

阵列式3.0雷达在线测流系统可分为“现场感知层”，“网络传输层”和“信息管理层”。通过各层级的功能组合，实现测流的实时性，准确性，可远程和智能化。

一、现场感知层的构成主要包括各种现场仪表（测流主机和分机）以及太阳能供电系统。该层为系统提供实时现场测流数据以及环境补偿相关测量值，其数据的准确可靠是整个系统的基础和重点。

二、网络传输层的主要功能是实现现场数据的远程传输，其最主要硬件组成是远程遥测终端RTU。系统通信组网常采用2G/4G/NB-IoT、Internet等混合组网方式。

三、信息管理层主要实现测流数据的储存查询、数据可视化、风险预警、统计分析、远程控制管理等功能的平台。

阵列式3.0雷达测流系统可应用于天然河道、灌渠、城市内河等应用场景。


功能与优势

为宽断面测流设计，通过主机连接多台分机加强宽断面垂线布线与测量，提高了测流精度与稳定性，符合水文测流规范；

集成雨量、风速风向传感器，可判断雨量、风速风向的有无及大小等级；

测速核心硬件升级，使用高灵敏天线，监测性能提升；

全新智能算法，设备实现自学习、自适应和自过滤，确保刮风、降雨等复杂监测条件下，数据稳定可靠；

通讯稳定，主机分机间可灵活选择有线或无线通讯方式；

实时在线监测，无人值守，效率更高，信息更全面。

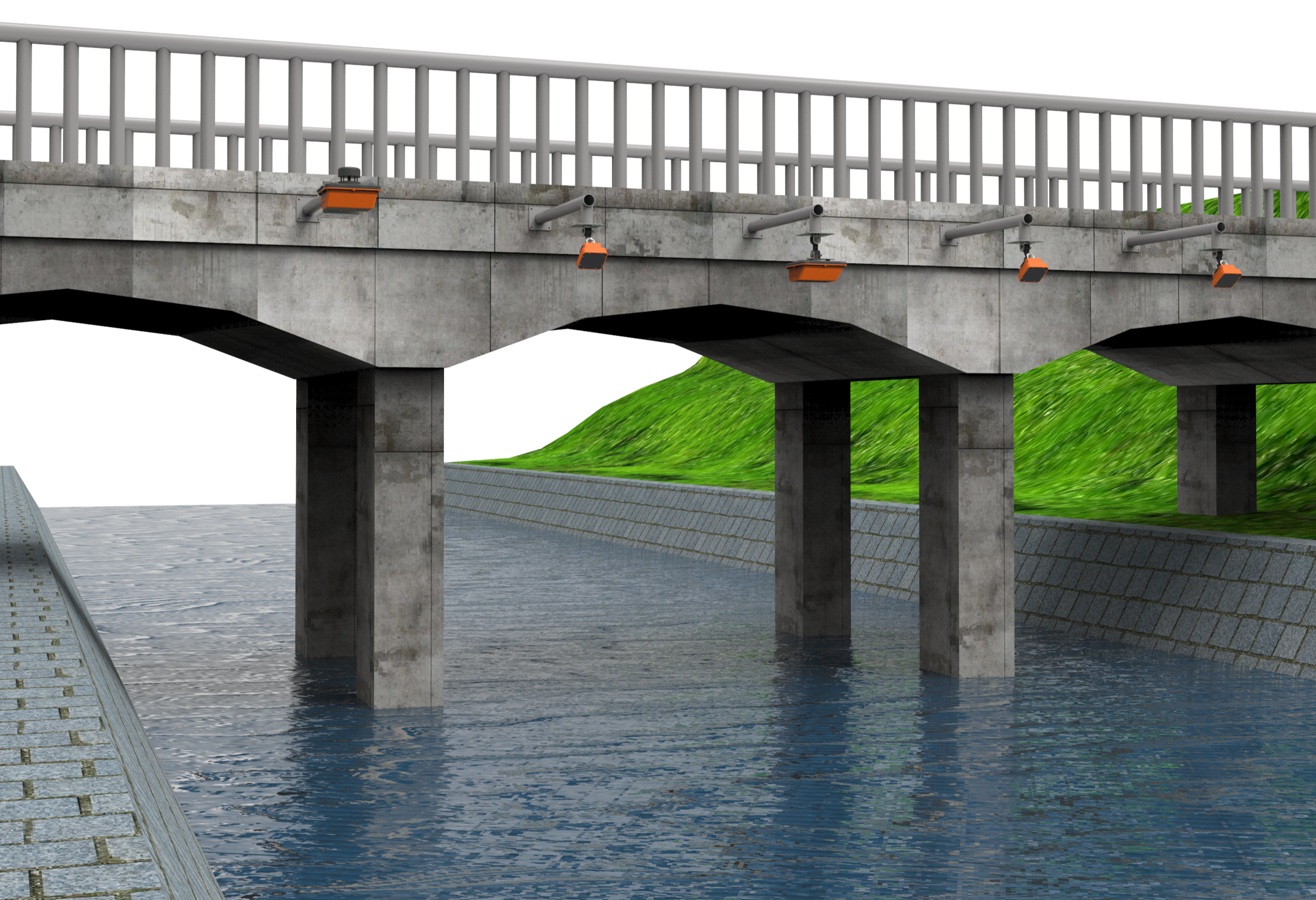

桥梁阵列式3.0.1 (2).png

价值与案例

  • 综合测量

    通过在流体通道的多个位置安装传感器，阵列式测流系统能够综合考虑不同位置的流速和流量数据，提供更全面的测量结果。

  • 减少误差

    多个测量点的数据可以进行平均和校正，减少单一传感器可能出现的误差，提高总体测量精度。

  • 动态调整

    能够实时监测流体的变化情况，并进行动态调整和补偿，提高系统的可靠性。

  • 空间分布信息

    阵列式系统可以提供流体在不同位置的流速和流量分布信息，有助于深入理解流体在通道内的动态特性。

  • 流场分析

    通过对多个测点的数据进行分析，可以绘制出流场的空间分布图，从而揭示流体的流动模式和结构。

  • 适应性强

    阵列式测流系统能够适应不同流体环境（如高流速、泥沙含量高的水体等），通过多个测点的数据互补，提高测量的可靠性。

  • 稳定性高

    多个传感器分散布置降低了单点故障的影响，增强了系统在恶劣条件下的稳定性和鲁棒性。

  • 实时数据

    提供的实时和全面的流量数据帮助管理者及时做出决策，优化水资源的调度和利用。

  • 预警功能

    能够实时监测流量变化，及早预警异常情况，防止潜在的水灾或干旱问题。
