产品概述

阵列式测流系统

阵列式雷达在线测流系统,是针对宽断面河道场景开发的 实时在线测流系统,适用于宽度达数十至数百米的天然河 流,或因水闸、弯道等造成断面流速不均匀情况的中小河 流及渠道。阵列式雷达在线测流系统,引入多个流速传感器, 同时获取多条测速垂线的流速数据,进而实现水位,流速, 流量等信息的准确监测。

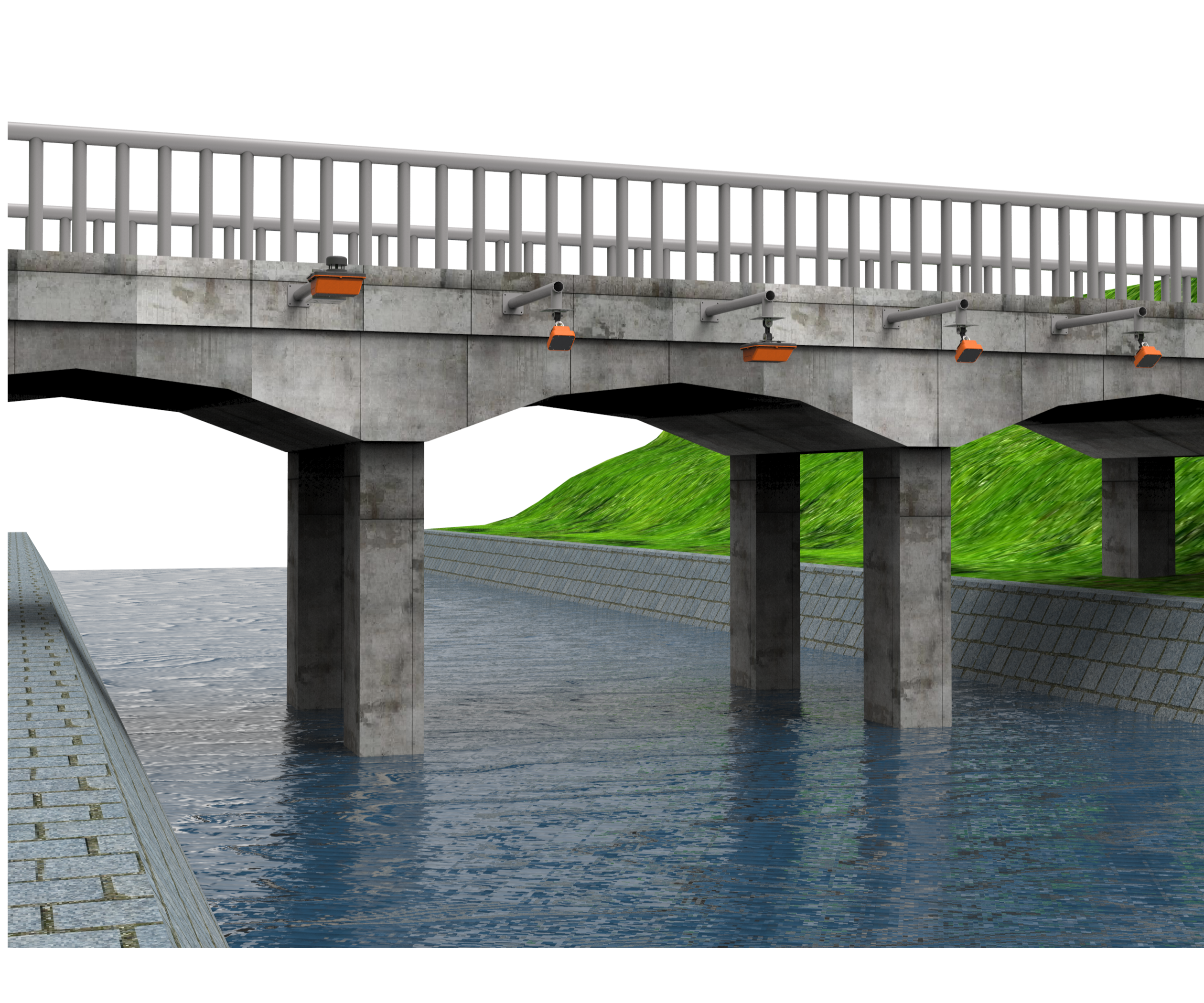

  • 桥梁阵列式3.0.1 (1).png

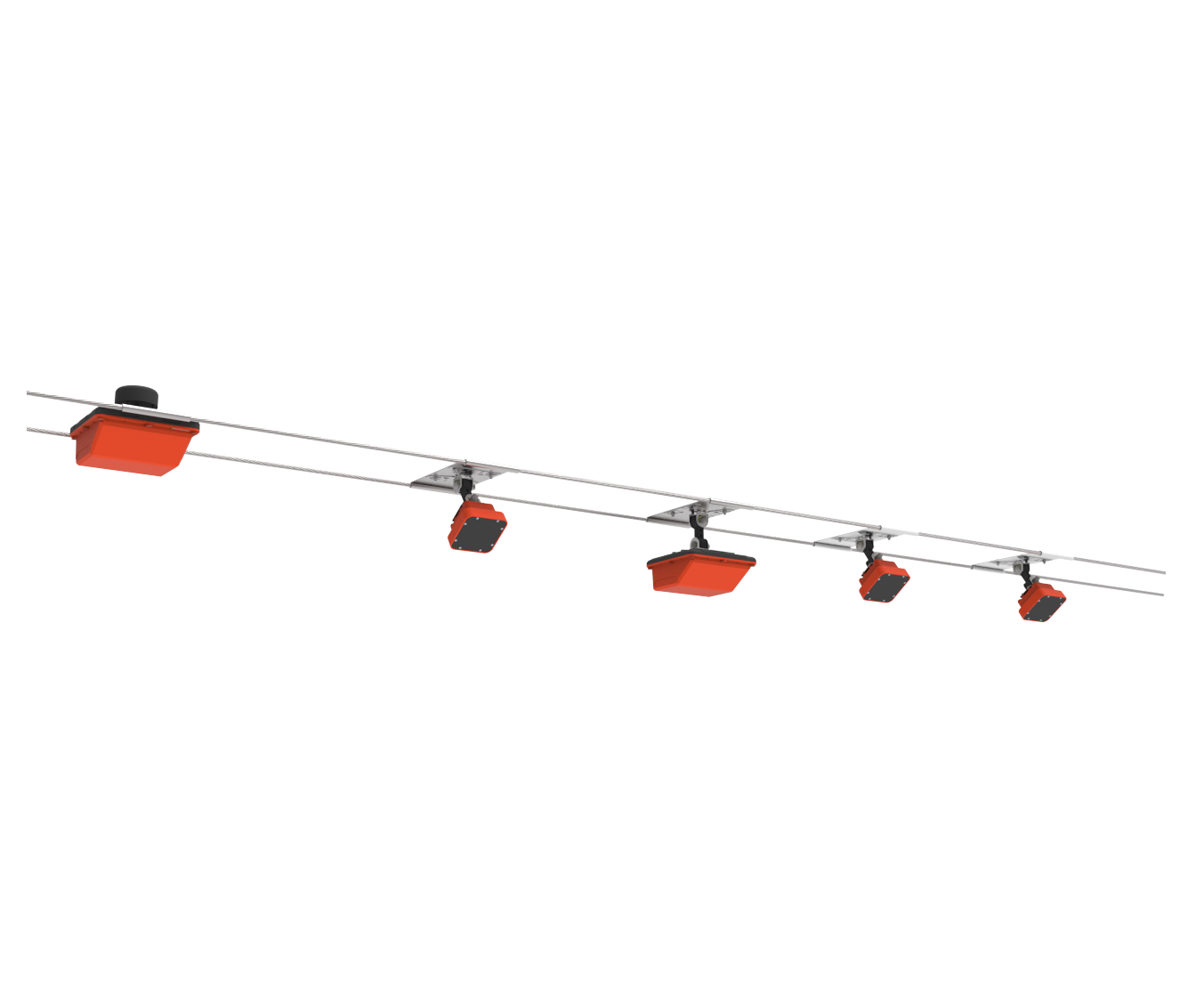

  • 缆道阵列式3.0 (1).png
  • 龙门架阵列式3.0.1 (1).png
  • 桥梁阵列式3.0.1 (1).png
  • 缆道阵列式3.0 (1).png
  • 龙门架阵列式3.0.1 (1).png

技术特点

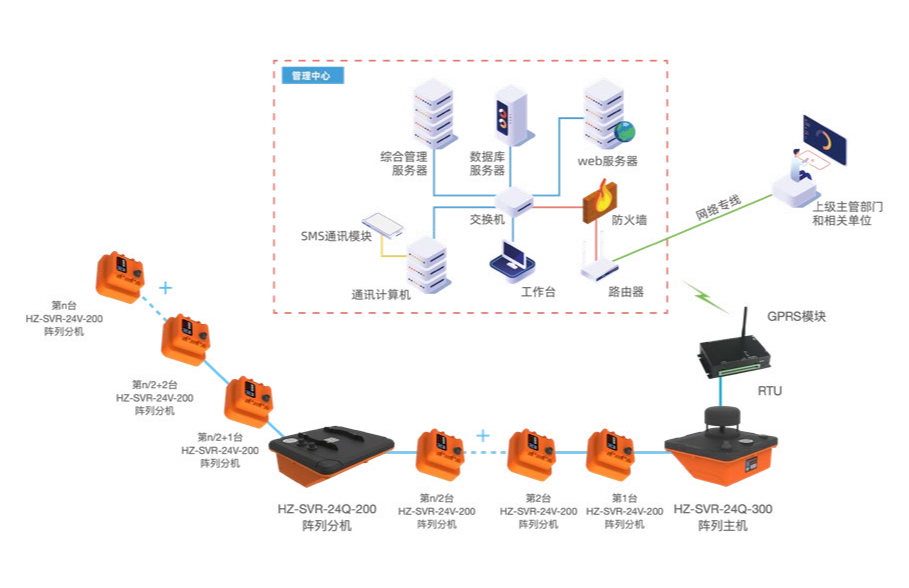

  • 图片1.png
  • 测值准确稳定

    宽断面、多垂线在线测流方案,符合水文 测流规范,测流精度与稳定性均有保障

  • 环境干扰补偿

    接入现场风速、风向、雨量数据,可有效 补偿环境干扰,提高数据可靠性

  • 非接触免维护

    以成熟雷达测流传感器为基础,可灵活选 择桥梁、龙门架或缆道方式安装,施工运维成本低

  • 汛期测流安全可靠

    汛期洪峰流速大且有漂浮物,接触式 方案均不适合,非接触且无人化测流方案最安全最可靠

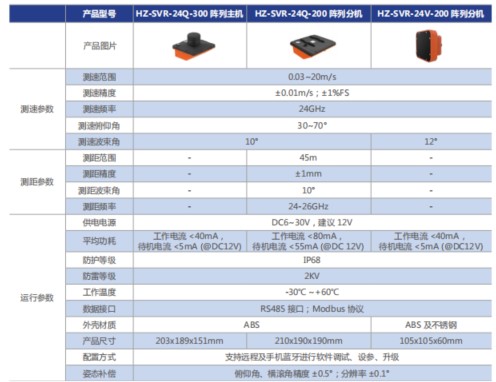

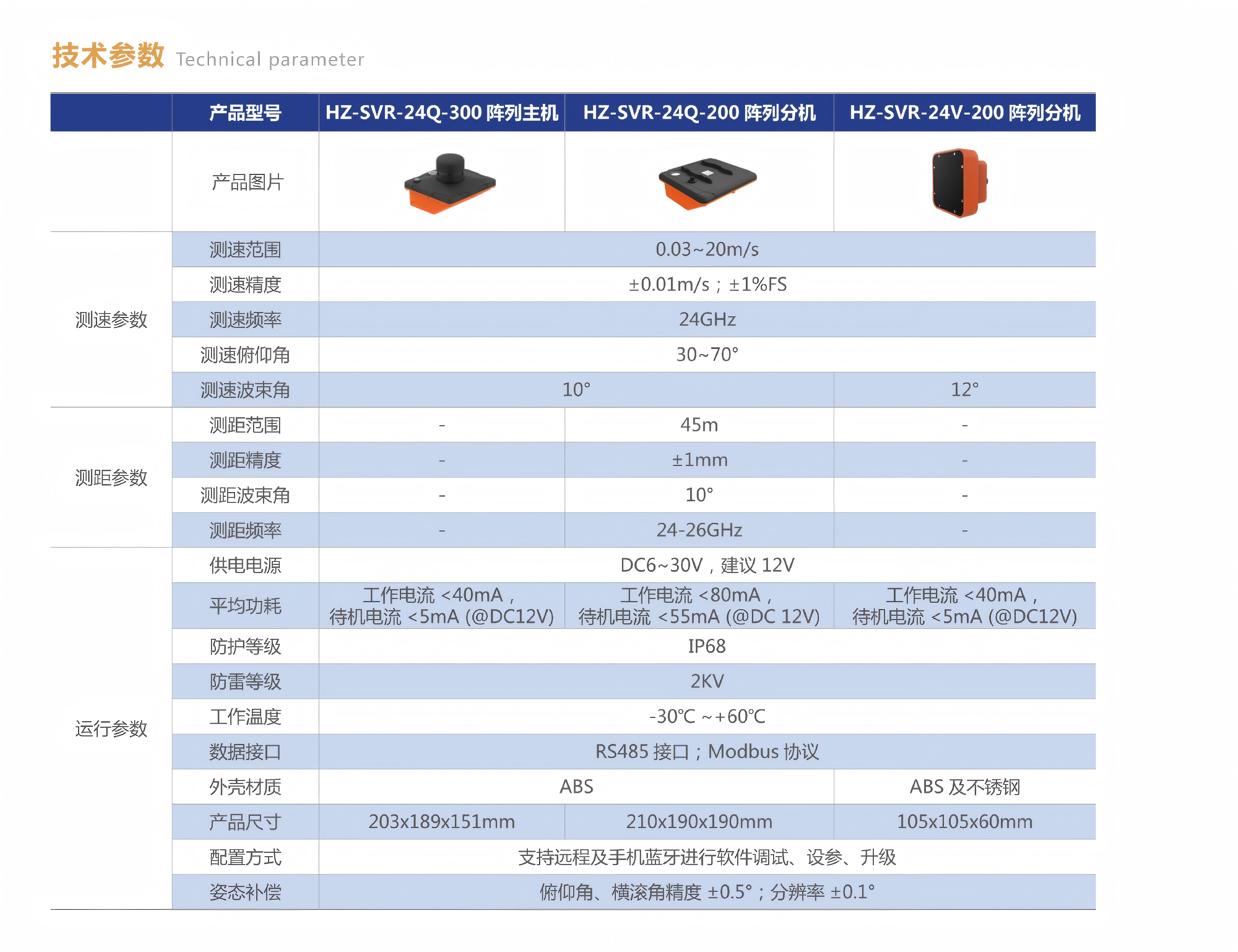

技术参数

屏幕截图 2024-09-19 153200.jpg

应用场景

  • 10.25.png

    灌区测量 - 陕西渭南

  • 10.24.png

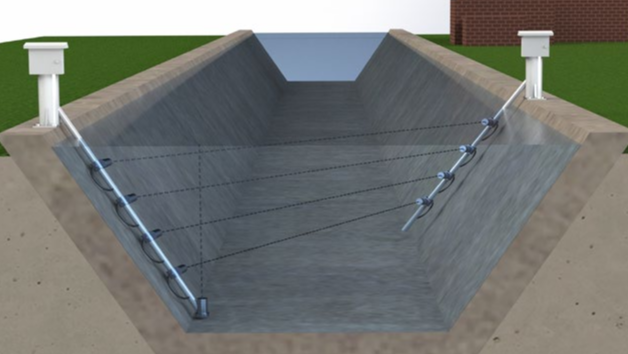

    明渠流量测量

  • 10.22.png

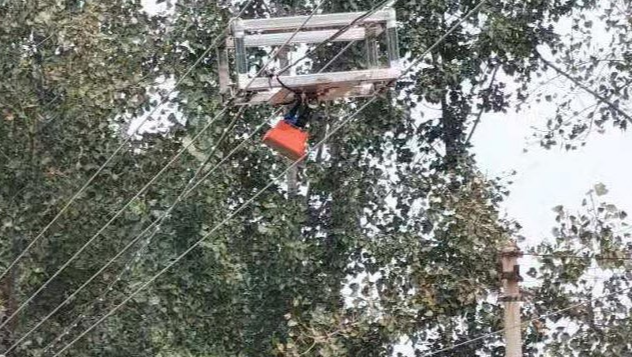

    缆道式阵列式监测 - 山东济南

  • 10.19.png

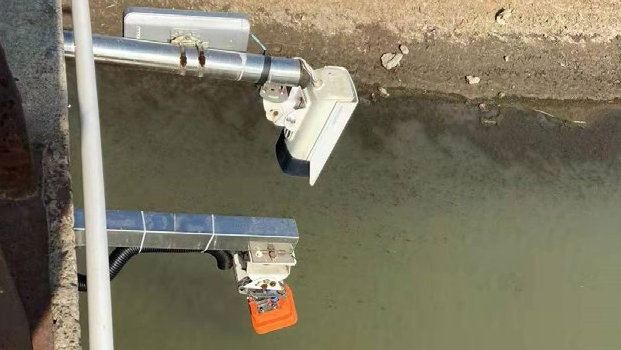

    天然河道流速监测 - 江苏江阴
