超声波时差法流量计

TTF是一款针对宽断面渠道、大口径管道、大型涵洞等场景开发的高精度在线监测产品

产品概述

HZ-TTF 系列

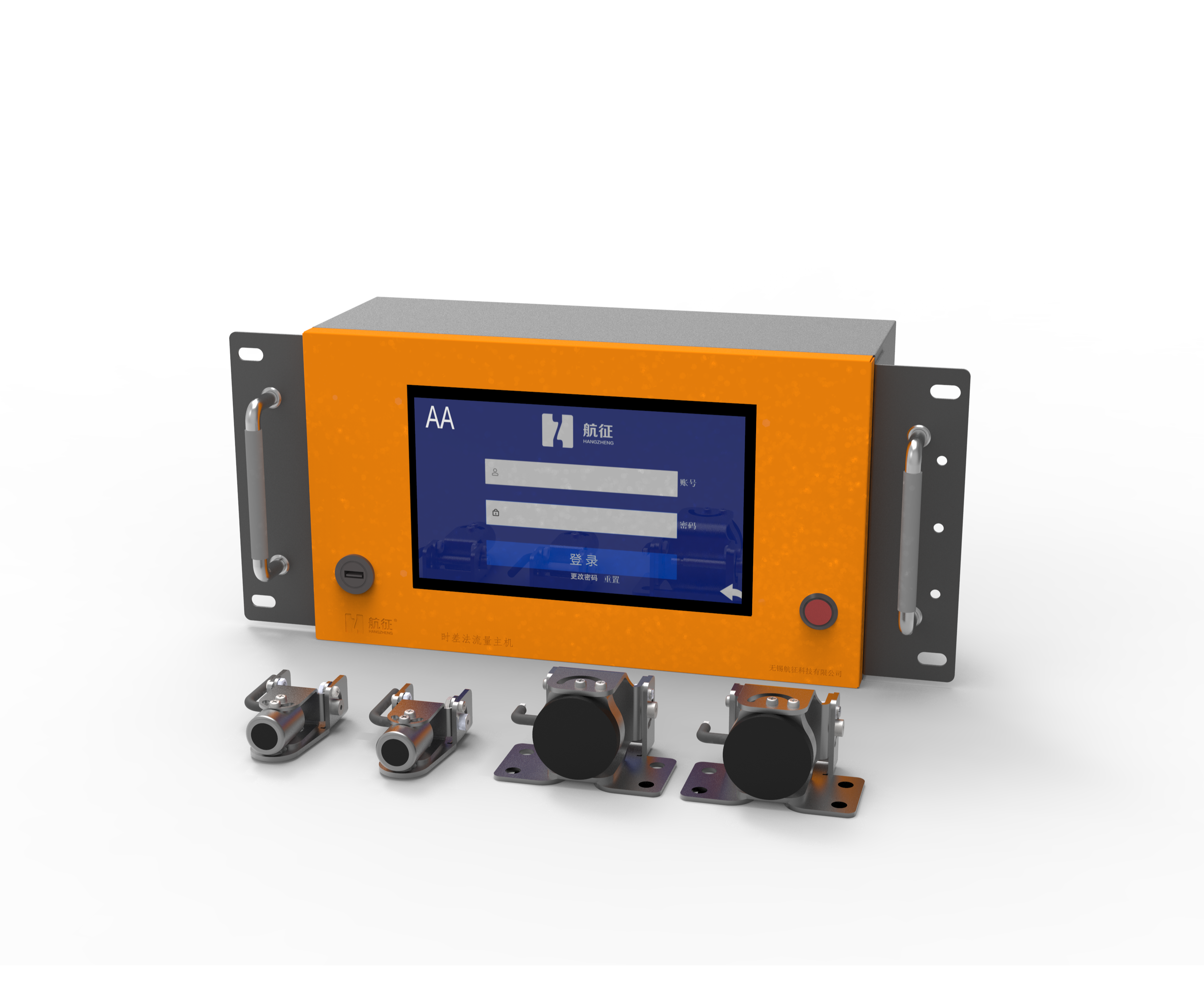

TTF 系列超声波时差流量计是一款针对宽断面渠道、大口径管道、大型涵洞等场景下开发的高精度在线监测产品。该产品使用多声道时差法测量流体剖面上离散高程处的流速,实时流量可通过流速剖面积分求得,流量误差极小。即使稳流段≤ 1D(断面宽度 / 管道直径)等极端测流条件,依然具有较高的测量精度。

  • 微信图片_20240911170929(1).png
  • 微信图片_20240911170905.png
  • 微信图片_20240911170934.png
  • 微信图片_20240911170940.png
  • 微信图片_20240911170929(1).png
  • 微信图片_20240911170905.png
  • 微信图片_20240911170934.png
  • 微信图片_20240911170940.png

技术特点

  • 7.3.png
  • 标准断面最高测量精度可达 0.5%

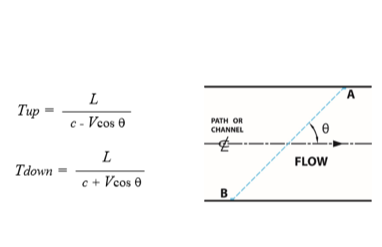

  • 紊乱流态亦精准测量

    交叉声路法在稳流段≤ 1D 可保持测量精度,亦可有效应对因横流或涡流产生的影响

  • 150m 最大断面测量

    采用高电压激发换能器,水中穿透力强

  • 扩展性强

    一台主机可同时支持 10 个测量声路

  • 维护量少

    采用特殊材质及高性能换能器,在恶劣水质中亦可长期工作,天然河道每年仅需 1 次维护

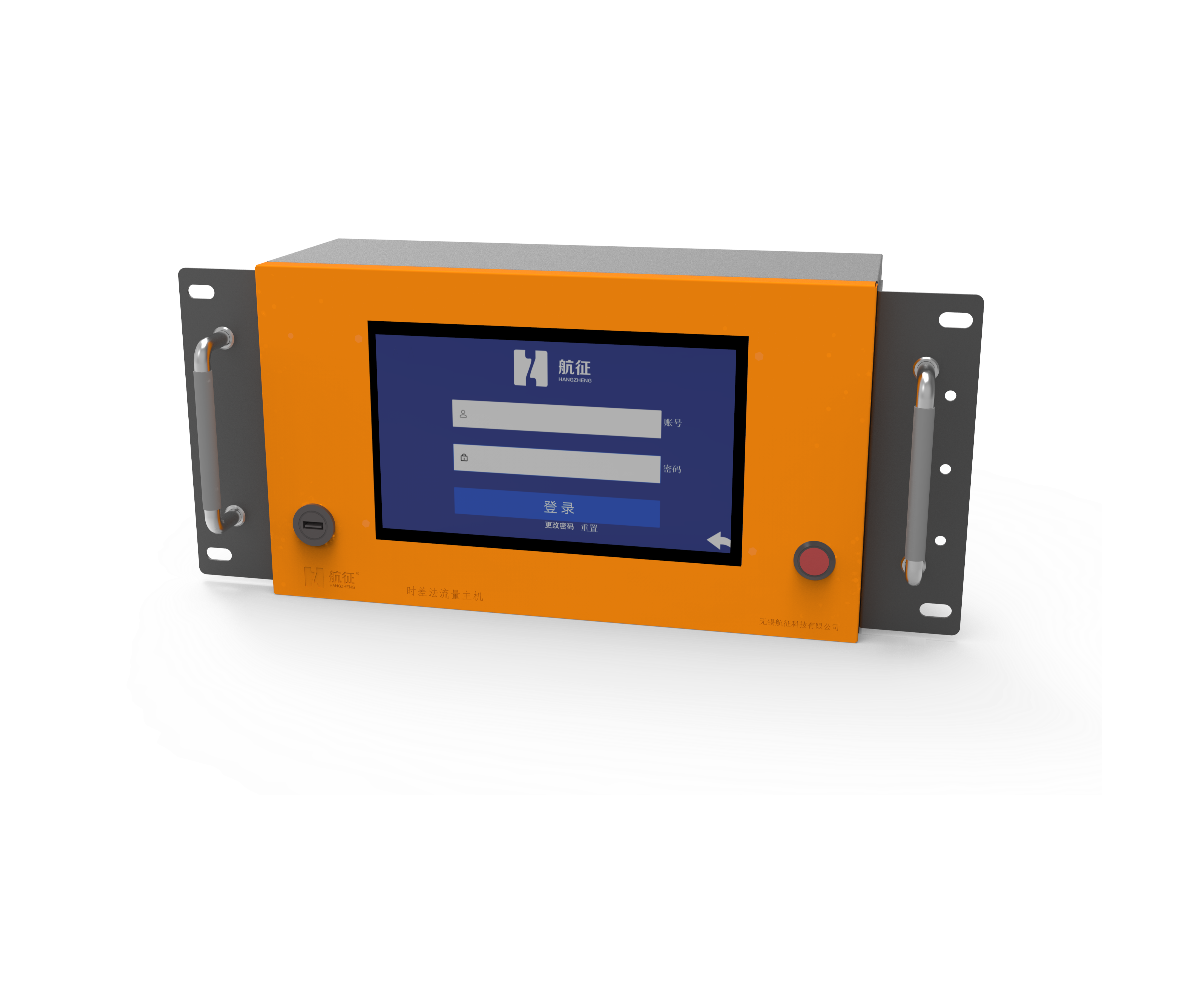

  • 触摸式数显主机

    便于现场查看数据和配置参数

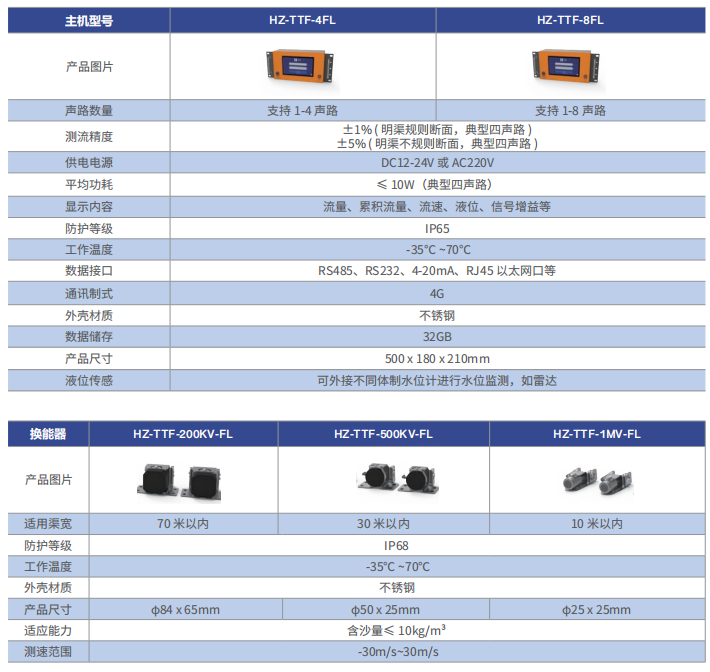

技术参数


应用场景

  • 10.24.png

    明渠流量测量
