无人机雷达测流系统

HZ-F4/F6-LV 无人机雷达测流系统，是针对河道高洪测验、野外应急抢测场景开发的无人化测流系统

  • 产品概述

  • 技术特点

  • 技术参数

  • 场景应用

产品概述

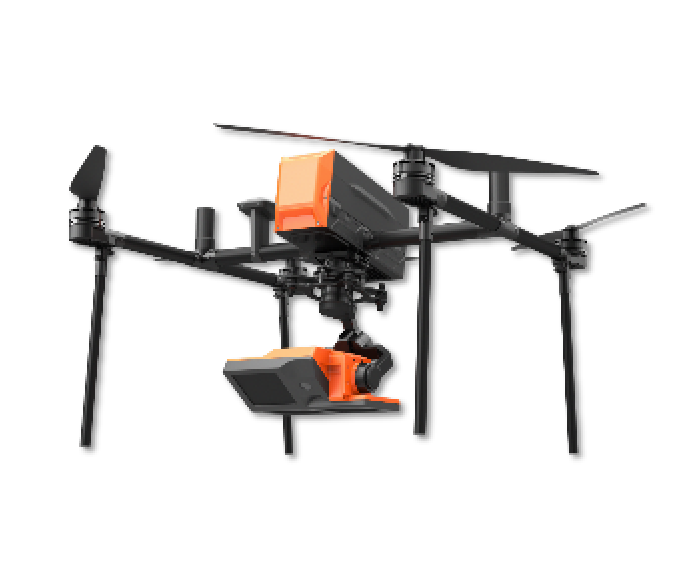

HZ-F4/F6-LV

HZ-F4/F6-LV 无人机雷达测流系统，是针对河道高洪测验、野外应急抢测场景开发的无人化测流系统。本系统将24Ghz 雷达流速模块、24~26Ghz 雷达水位模块、视频系统等通过两轴增稳云台高度集成并下挂于一台四旋翼 / 六旋翼无人机。该系统可结合断面 GIS，实现流速、水位、流量的巡测，并直接生成符合水文规范的流量成果统计表。

下载PDF

联系我们
  • 9.1.png
  • 9.1.png

技术特点

  • 9.2.png

  • 功能三合一

    多传感器融合，包括 24Ghz 雷达流速模块、24~26Ghz 雷达水位模块、视频系统等

  • 测报同步

    单次飞行直接测得水面流速和水位，并实时回传数据，直接生成符合水文规范的流量成果统计表

  • 分屏实况

    视频界面和测流软件界面在地面端采用分屏显示，现场作业更直观

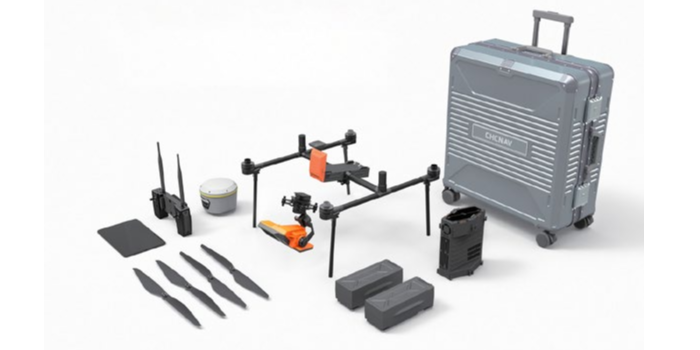

  • 快拆式结构

    模块化设计，仅需 3-5 分钟即可组装或拆卸整套系统，26 寸拉杆箱即可收纳全部组件

  • 人员安全保障

    应对高洪测验，可以随时出发，巡测人员无需在洪流附近，人员安全高度保障

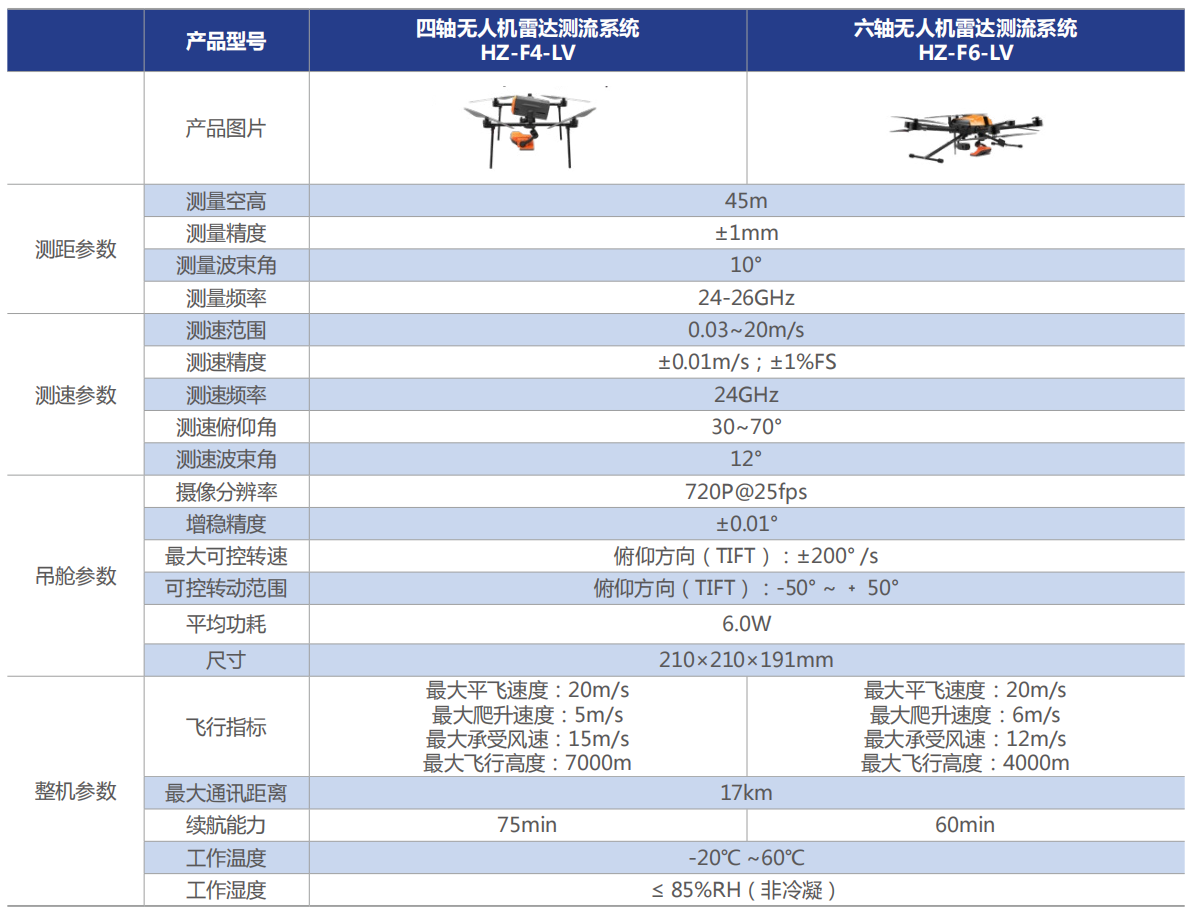

技术参数


应用场景

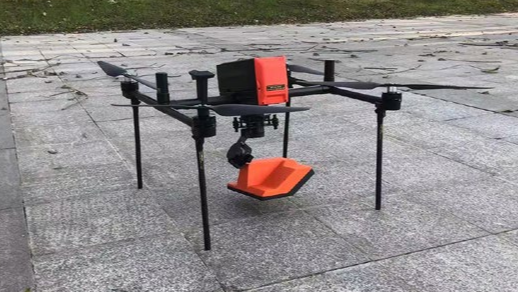

  • 10.31.png

    无人机巡航测流

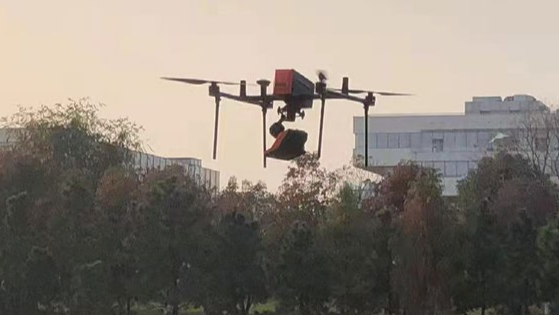

  • 10.30.png

    无人机巡航测流

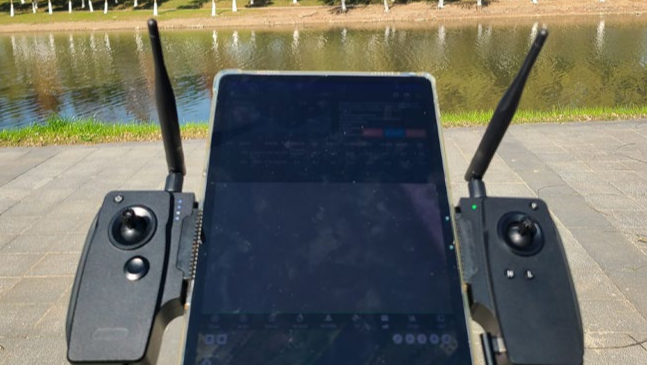

  • 10.29.png

    无人机巡航测流
