HZ智慧水务新篇|从异常水位数据中发掘管道问题（二）
-
2024-04-19 -
航征新闻

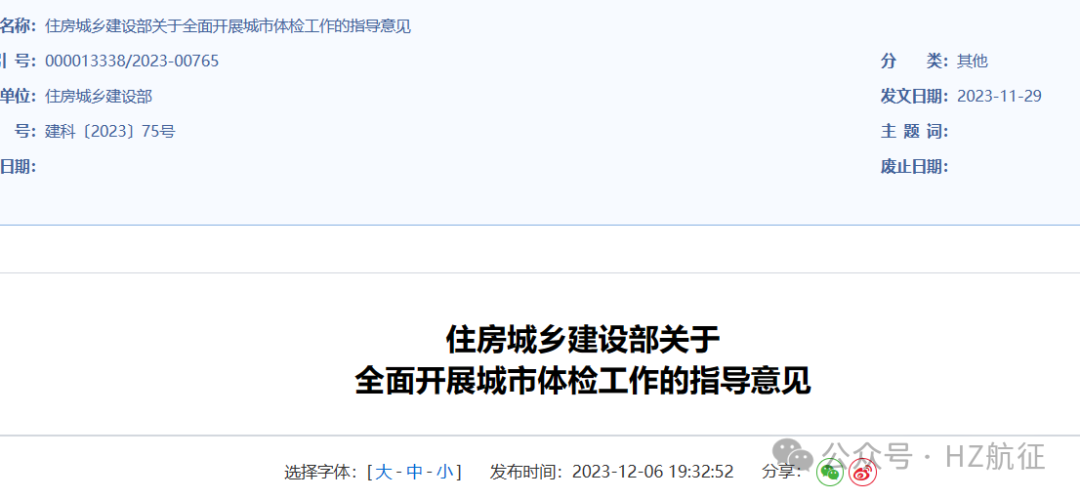

导读：2023年12月6日，住建部发布关于全面开展城市体检工作的指导意见。城市排水管道是城市基础生命线的一部分，作为输送城市血液的大动脉，其重要程度可见一斑。但排水管道深埋于地下，想要对它进行健康状态诊断并非易事。
一、背景概述
排水管道的健康状态影响着其日常输送污水或雨水的能力，常见的问题主要为管道淤堵、外水入侵、管道漏损等。如何检测管网健康状态，又如何找出排水管道存在的问题，今天，就以航征在华中某地区的生活污水在线监测项目为例，简述通过航征设备对管道状态进行在线监测，找出排水管道存在的问题。
二、解决方案
城市污水管道健康度是指在规定的时间和条件下，管道稳定、持续地完成预定功能的能力，且不对社会、经济、环境造成负面影响。本项目通过对该地区管网关键节点安装航征在线监测设备，对污水管道的流量、水位进行实时监测。结合管网拓扑图，一旦发现监测数据出现异常，结合该点位信息进行数据分析。确认现场异常情况后，立刻安排任务单并派遣运维人员到达现场进行问题勘查和复核。
三、项目信息

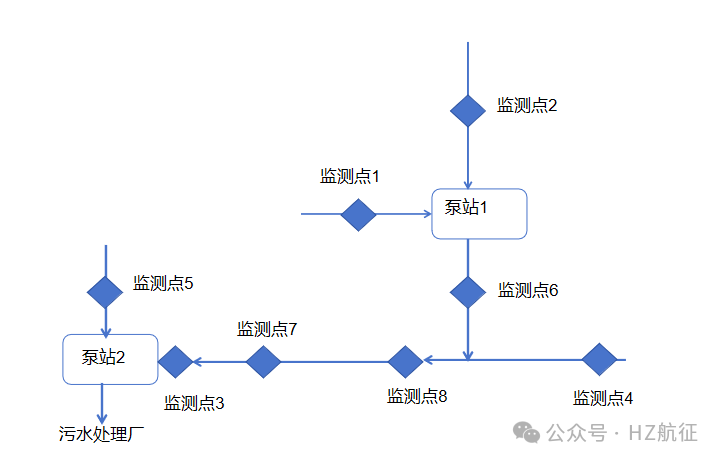

该地区管网拓扑关系如下图，主要监测点位分布于污水管道主干管沿线，污水最终汇至一污水厂进行处理。经前期与业主沟通，有两处管道呈封堵状态，理论流量值为0，污水厂日处理水量在7000-8000t/d。
监测点5以及监测点位4位于封堵管道后，其理论流量值为0，故项目前期这两处监测点位选用了雷达液位计进行监测，其他点位均为雷达流量计。排水管道的问题初现端倪就在其中一个雷达液位计点位上——本来不应该存在流量的管道，怎么会出现液位波动？
观察到这一现象后，我司立即调遣项目人员到达现场查看现场情况，结果观察到如下现象。

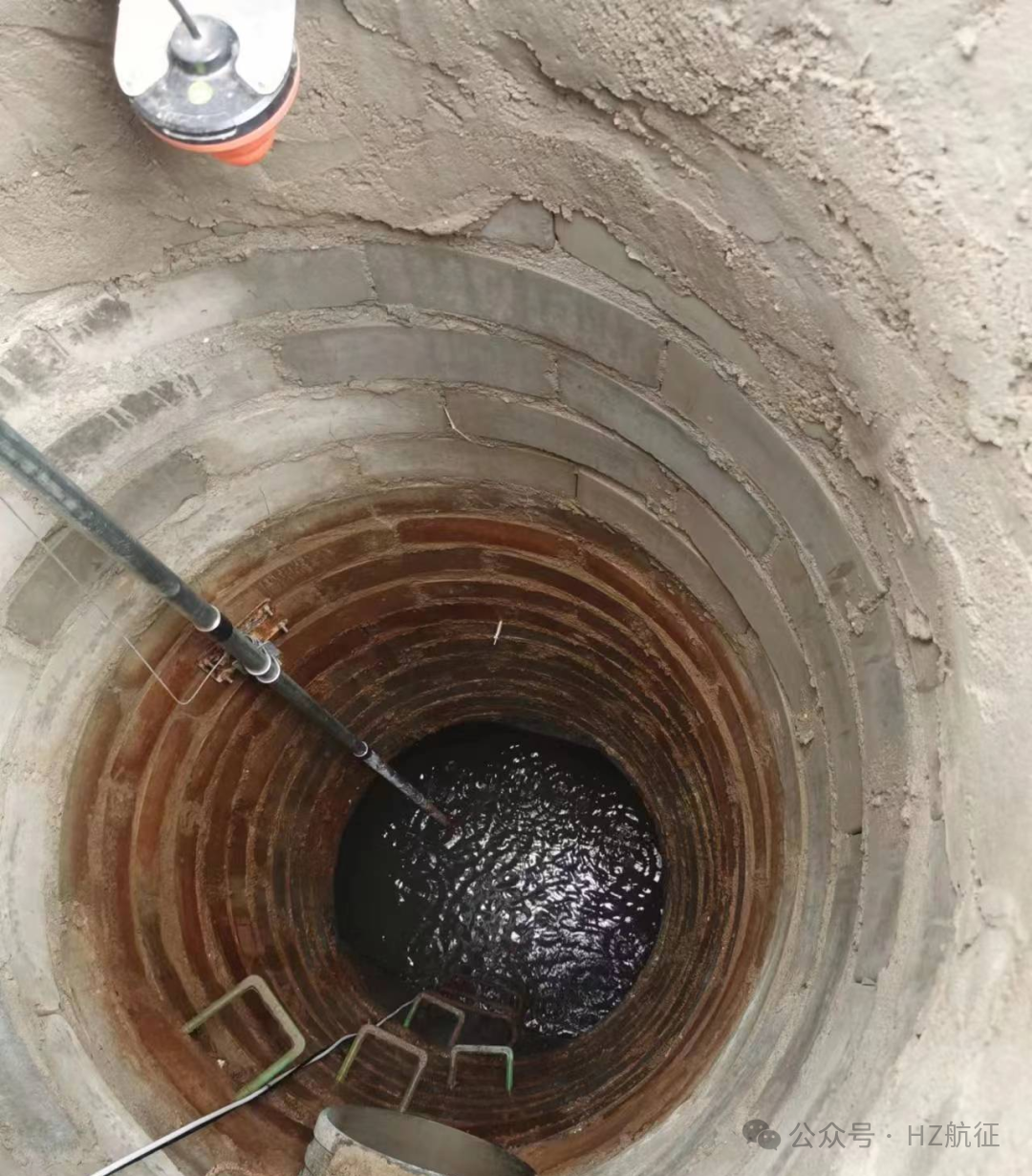

本来应该静止的水面不断有波纹产生，且来水方向并不明确，更像是从管道上方不断滴落的水滴，且渗流量较大，疑似管道存在破损现象。在确认过确实有不明来水后，经与业主商讨，该点位加装航征雷超风流量计进行监测，雷超风流量计可同时监测管道液位、流速变化，同时也可监测管道内水流流向。经过一段时间的监测后监测点数据如下图所示：

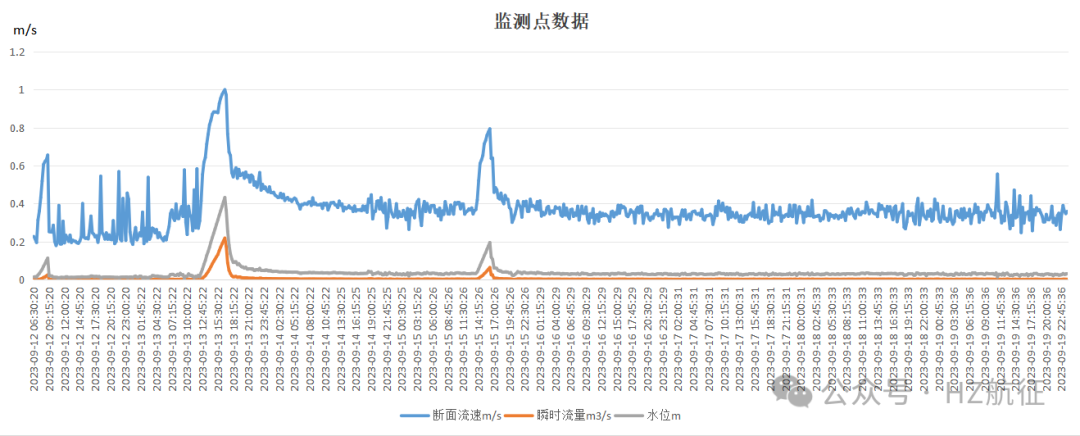

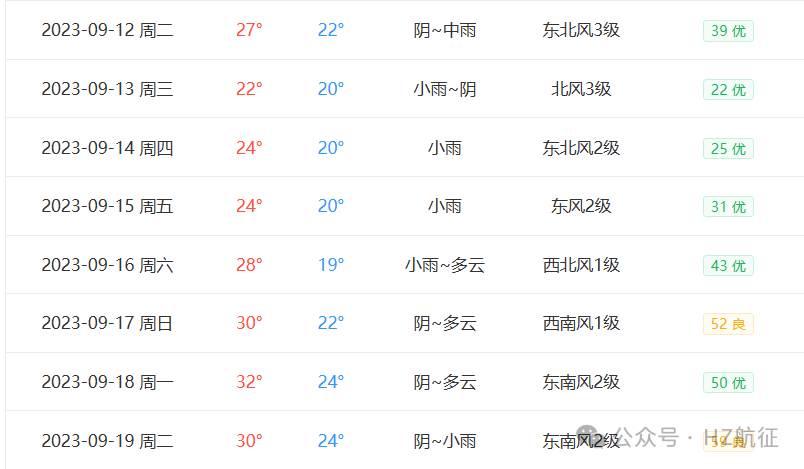

如图所示，该监测点在流量计监测期间水位较低，流速相对较高，瞬时流量较低，说明该管段处于外水长期均匀汇入但是水量较小的状态，这与生活污水规律并不相符。再结合当地天气数据，监测时间内当地大部分时间在降雨，中间几日无降雨，流量趋势也并不符合降雨信息，那么外水来源就可以排除雨污水的汇入，且周围并无给水管道破裂等现象，另该地区毗邻长江，地下水位常年偏高，经后期探查后确认该管道确实存在破损且遭到河水入流入渗影响。
四、总结
排水管道很多问题都暗藏深处难以察觉，而管道探查又需要相对较高的成本，安装航征在线监测设备后，可通过各项监测数据对管道运行状态进行分析，从而达到检测管网健康度的目的，让深埋地下的排水管道运行状态以数据形式呈现在人们面前。
本文介绍的是管道健康度相关问题，而排水管道存在的问题多种多样，面对复杂的管网环境，多变的数据信息，如何确定问题根源，欢迎持续关注航征智慧水务新篇系列。
